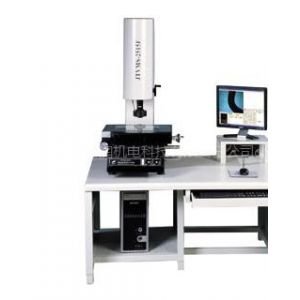

影像测量仪
仪器特点：
影像测量仪适用于以二次元测量为目的的一切应用领域，在机械、电子、仪表、塑胶等行业被广泛使用。
仪器特点：
影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用Mclns测量软件测绘图形进行处理及输出。
|
影像测量仪型号 |
JTVMS-1510 |
JTVMS-2010 |
JTVMS-2515 |
JTVMS-3020 |
JTVMS-4030 |
|
|
工作台 |
金属台面尺寸(mm) |
354×228 |
404×228 |
450×280 |
510×290 |
606×466 |
|
玻璃台面尺寸(mm) |
210×160 |
260×160 |
306×196 |
360×260 |
450×350 |
|
|
运动行程(mm) |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
|
|
仪器重量(Kg) |
100 |
110 |
120 |
200 |
240 |
|
|
外形尺寸(mm) |
600×550×920 |
600×550×920 |
680×600×1020 |
780×670×1070 |
960×750×1100 |
|
|
Z轴升降行程 |
150mm |
|||||
|
工作距离 |
108mm |
|||||
|
X、Y、Z数显解析度 |
1μm |
|||||
|
X、Y坐标示值误差 |
≤(3+L/200)μm |
|||||
|
影像系统 |
摄像机：彩色1/3" CCD |
|||||
|
电源 |
AC180~260V 50Hz |
|||||
|
测量功能 |
Mclns自动测量软件，可自动寻边、去毛刺，可测贴、线、圆、圆心距、摆正等 |
